지상에서 필요로 하는 모든 물은 빗물로부터 시작됩니다.

빗물 도심 토양 유입구조
기존 도심 도로 구조의 문제점
01. 아스팔트로 포장된 도로는 불투수성으로 빗물이 스며들지 못합니다. 따라서 빗물은 L형 측구에 모아져 맨홀에 흘러들어가 하천으로 버려져 빗물이 유출됩니다.
02. 빗물이 유입되지 못한 토양은 메말라가고 이로 인해 지반 침하와 지하 생태계 파괴 등의 문제가 발생하며 도심 가로수 또한 수분 부족으로 메말라 고사하고 있습니다.

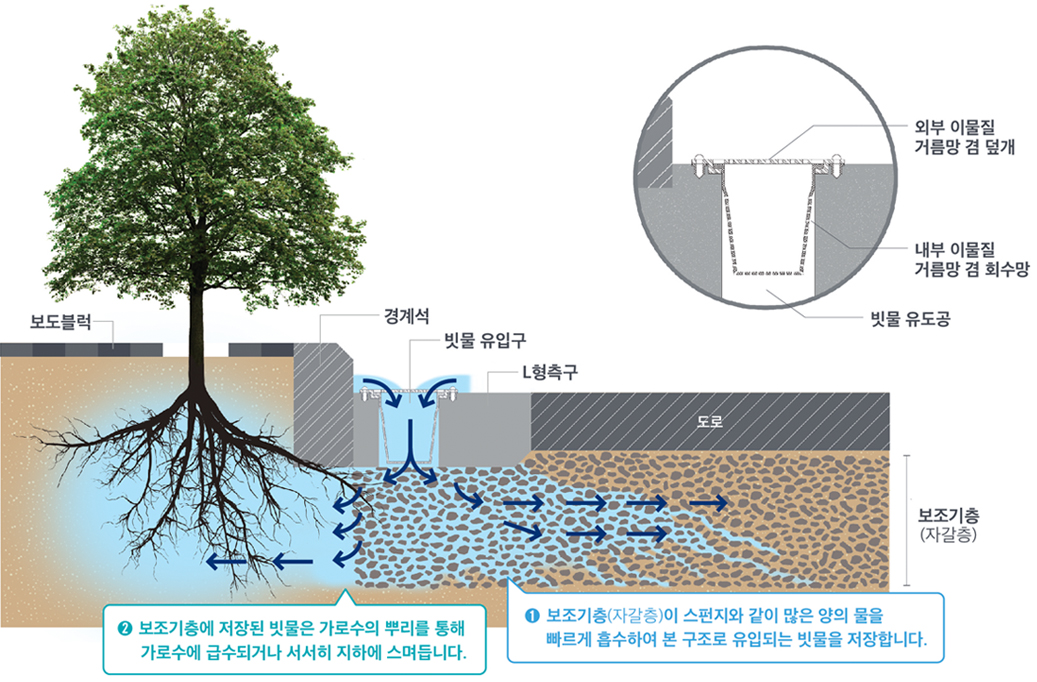

빗물 도심 토양 유입구조(GRT-3) 구조도

빗물을 도심의 토양에 유입되도록 하는 구조로써, 본 구조를 통해 보조기층(자갈층)에 저장된 빗물은 지하로
서서히 스며들고 일부는 가로수의 뿌리를 통해 가로수에 직접적으로 급수됩니다.

빗물 도심 토양 유입구조(GRT-3) 시공 방법
강우시 빗물이 모아져 흐르는 도로 L형 측구의 가로수 근처 바닥에 빗물 유도공을 천공하고, 이물질 회수망을 부설 삽입합니다. 그리고 타공된 이물질 거름망의 덮개를 L형 측구의 표면에 볼트로 고정 하여 시공합니다. 이와 같이 간단한 시공으로 L형 측구에 흐르는 빗물을 천공된 구멍으로 유도해 토양에 유입되도록 하여 빗물의 유출을 저감시킵니다.
빗물 유도공 천공
천공된 빗물 유도공
내·외부 이물질 거름망 삽입 및 고정
빗물 도심 토양 유입 구조 시공 완료
빗물 도심 토양 유입구조(GRT-3) 장점
효율성
Efficient
간단한 시공으로 도심 토양 빗물 침투, 가로수 성장 도움에 매우 효과적입니다.
경제성
Economica
시공이 간편하여 설치기간이 짧고 설치비용이 저렴합니다.
환경친화성
Eco-friendly
환경 오염 염려가 없는 시공방법으로 저영향 개발 기법(LID)에 해당합니다. 간단하지만 환경에 큰 도움을 주는 구조입니다.
빗물 도심 토양 유입구조(GRT-3)효과_빗물 침투 효과
▶ 시공된 빗물 도심 토양 유입구조 내에서 서식중인 지렁이
  • 가장 빠르고 효과적인 빗물 토양 유입구조입니다.

  • 도심 지하 생태계에 도움이 됩니다

  • 소량의 빗물이라도 흐르기만 하면 놓치지 않고 토양에 유입됩니다.

  • 자갈층에 저장된 빗물로 가뭄 대비 효과가 있습니다.

  • 자갈층은 스펀지와 같이 많은 양의 물을 빠르게 흡수하여 본 구조로 유입되는 빗물을 저장합니다.

  • 자갈층에 많은 양의 빗물이 빠르게 흡수되어 폭우시 빗물 침투로 홍수조절 효과가 있습니다.

빗물 도심 토양 유입구조(GRT-3)효과_가로수 급수 효과
▶ 천공된 코어를 뒤집어 놓은 모습. 배수유도로의 아래에 가로수의 실뿌리가 뻗어있다.
기존 도심 가로수의 생육환경
가로수들이 심어져 있는 인도의 표면은 가로수 몸통 하단의 좁은 보호틀 내부를 제외하면 모두 보도블럭이나 아스팔트 등으로 덮여 있습니다. 게다가 나무의 가지와 잎사귀들이 우산과 같은 역할을 하는 탓에 대부분의 빗물은 가로수 보호틀 내부가 아닌 바깥의 보도 블럭에 떨어져 흡수되지 못하고 증발하게 됩니다. 따라서 오랜 시간 동안 많은 양의 비가 내리지 않는 이상 대부분의 빗물은 가로수 보호틀 내의 흙에 스며들지 못하고 흘러내려 맨홀로 빠져나가거나 증발하여 나무의 생육에 도움이 되지 못하고 있습니다.
  • 본 구조를 통해서 유입되는 빗물은 가로수 뿌리를 통해 직접 급수되므로 가로수 급수 효과가 큽니다. 빗물 유도공 위치에서 확인되는 가로수 뿌리를 통해 유도공으로 유입되는 빗물이 가로수 뿌리에 직접 급수됨을 확인할 수 있습니다

  • 가로수의 성장으로 인해 도심 열섬화 방지, 이산화탄소 저감, 미세먼지 저감 등의 효과가 있습니다.

빗물 도심 토양 유입구조 카다로그
